高壓電纜載流量計算

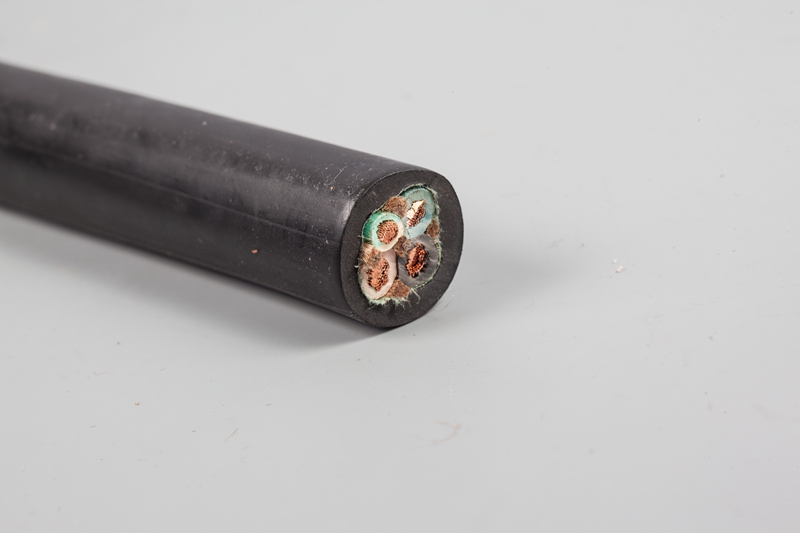

型號規格： YC  3*10+1*6

對于35KV以下的電纜，載流量還是和一般的電纜一樣計算。對于35KV及以上的電纜，應該按照經濟電流密度來進行計算載流量。

對于35KV以下的電纜：可以參考常用電纜載流量對照表，也可以使用電纜載流量在線計算工具。

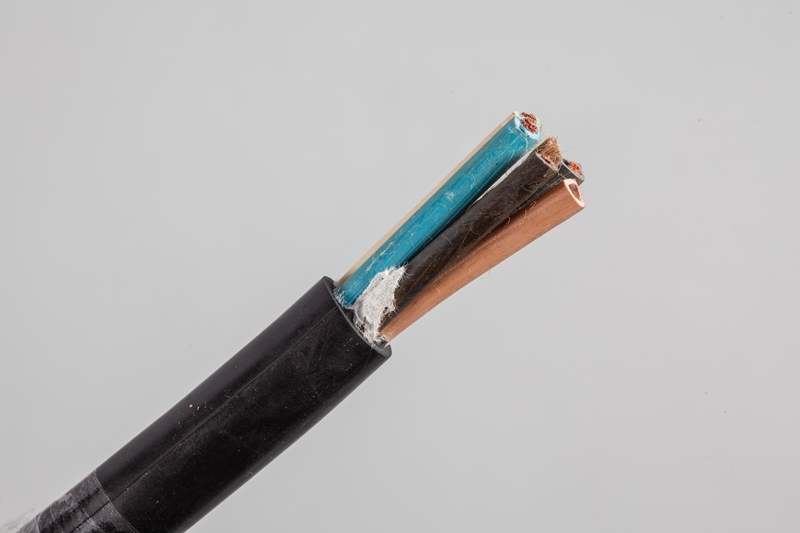

型號規格：YZ 3*4+2*2.5

一、高壓電纜載流量計算公式 :

　　對于35KV及以上的電纜，在理論上講，高壓電纜載流量計算公式：

　　最大載流量(J)=電纜斷面積(A：mm2)×經濟電流密度(J :A/mm2)

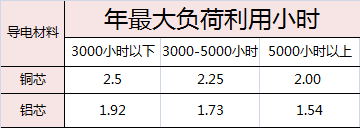

       電纜經濟電流密度表（經濟電流密度的單位是：安/平方毫米）

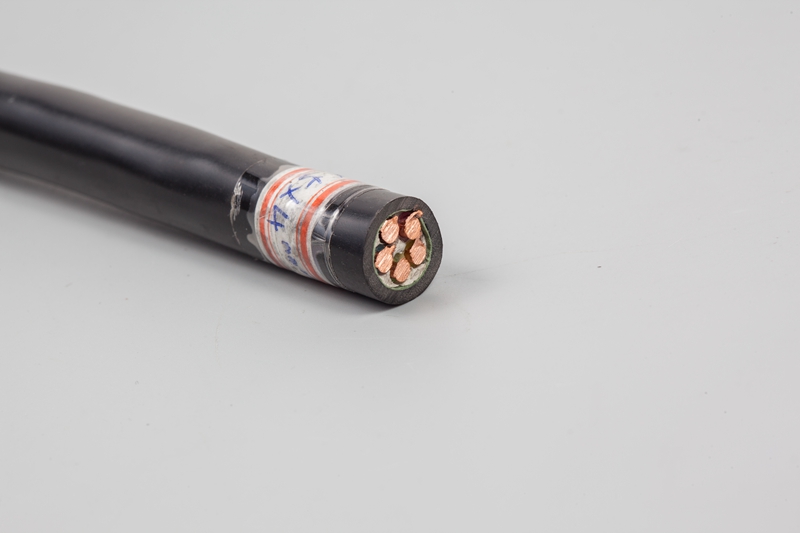

型號規格：YJV 5*4

二、高壓電纜載流量的影響條件
　　以上公式為理想的條件下，高壓電纜載流量的計算，對于實際使用中，由于存在影響電纜載流量的各種因
素，相同導體截面的電纜在不同環境和運行條件下，其載流量差別非常大。

1電纜的埋設深度
　　為了保護埋設于地下的電纜，減少或者避免外力對其影響，一般電纜線路均要保證一定埋深。但是隨著埋
深加大，電纜散熱條件也隨之變差，在允許最高運行溫度相同的條件下，電纜載流量也隨埋深加大而變小。

2多回路電纜的互熱效應
　　當電纜多回路以密集形式敷設時，由于互熱效應將使多回路電纜之間散熱條件變差，所以載流量也相應地減少。

3同回電纜相間距的影響
　　與多回電纜間互熱效應類似，同回電纜相間也存在互熱效應。

4電纜系統周圍土壤溫度
　　電纜截面選擇也就是確定電纜允許電流，而允許電流是由芯線允許溫度決定的。芯線溫度不但與電流有關，也取決于周圍媒介溫度與熱阻。故埋地電纜周圍土壤溫度對載流量有較大影響。

5土壤熱阻系數
　　在初步評估電纜載流量時，如土壤沒有非正常地干燥或與熱性。通常對于較大規模的電纜系統，要求在設計前進行線路勘察時，作較詳細測量，確認線路沿線土壤熱阻系數。另外也應考慮到土壤熱阻系數隨季節變化。

6其他相關數據
　　若電纜不是直埋敷設而是敷設在導管中，再埋設在地下，則除了需要收集以上的運行和環境數據外，還需導管的熱阻系數，其也是影響電纜載流量的重要數據。

---
