電路安裝小知識

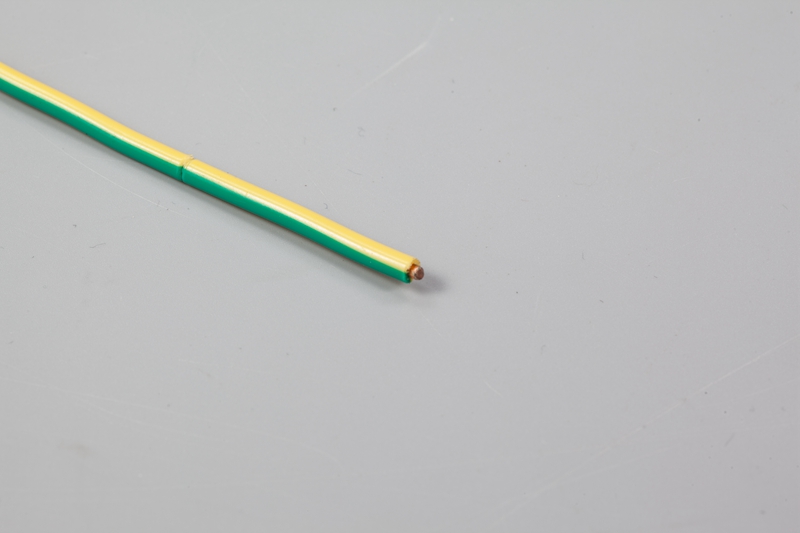

型號規格： BV 2.5

在裝修中，電路安裝是必不可少的裝修流程，不過大部分人看到這多種顏色的電線時，不清楚各種顏色代表著什么意思。接下來為大家分清楚電線顏色的含義，普及一些電路安裝小知識。

紅色是火線，藍色是零線，黃色或黃白相間的是地線。相線一般是黃、綠、紅，保護中性線(PEN線)是黑色，保護線(PE線)是黃綠雙色線，保護線在任何情況下都嚴禁作相線使用。

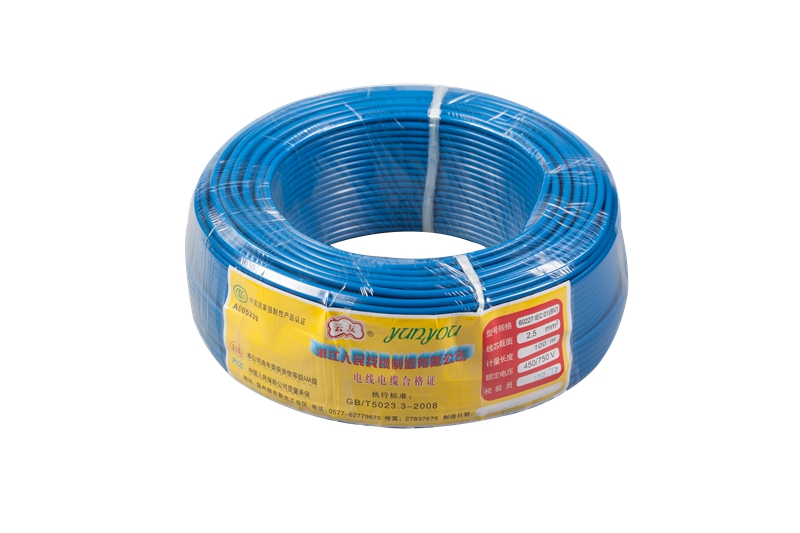

型號規格：BV 2.5

一般規定，三相電線顏色為黃、綠、紅，分別為A、B、C三相，藍色為零線，黃綠相間的為接地線；接線時黃、綠、紅接火線，藍色接零線，黃綠相間的線接到PE保護線上或者接到設備外殼上(外殼已與地網連接)。有時四線顏色區分不太明顯時，三根截面一樣的為火線，截面稍小的為零線。

根據《住宅裝飾裝修工程施工規范》相關規定：配線時，相線與零線的顏色應不同；同一住宅相線(L)顏色應統一，零線(N)宜用藍色，保護線(PE)必須用黃綠雙色線。
保護線(PE)即地線必須用黃綠雙色線(強制性規定)，零線用藍色(非強制性規定，在條件許可時應選擇藍色線),相線不使用藍色即為紅、黃、綠色。

零線用藍色，如果用于插座，相線用紅色線；燈路進線用紅色，燈路控制線或雙控線用黃色和綠色。按規定顏色布線插座圖：紅色、藍色、雙色線穿入插座底盒，紅色作火線，藍色作零線，雙色線作地線；紅色線火線與插座L極連接，藍色零線與N極連接，雙色線與接地標識連接。按規定顏色燈路布線圖：進火線用紅色，零線用藍色，控制線用黃色(也可使用綠色)。

---
